Új tokszerkezet

Az ajtótok beépítésekor néhány milliméternyi eltérés a falnyílásban gyorsan sok pluszmunkát eredményezhet. Ezért a Westag kifejlesztett egy olyan új tokmegoldást, amely a bizonyított stabilitás mellett extra beépítési helyet is biztosít.

Jelmagyarázat

1 Beépítési hézag
2 Falcszélesség
3 Gumitömítés
4 Homloklap
5 Csavarozható pánttáska

Optimalizált falcgeometria

  • 4 mm-re növelt beépítési hézag (1) a falcszélesség 11 mm-ről 13 mm-re történő változtatásának köszönhetően.
  • A gumitömítés (3) mélyebb felületen fekszik rá az ajtólapra, így jobban zár, kevesebb fényt és levegőt enged át.
  • A stabil, 25 mm vastag homloklap (4) biztosítja a tok nagy teherbírását és merevségét.

Integrált, csavarozható pánttáskák egyedi rendelésre gyártott tokokhoz

  • Ferde forma az optimális beszereléshez
  • Nagyobb szilárdság: 100 kg súlyú ajtókig

A standard termékek esetén továbbra is a hagyományos pánttáskákat használják, de itt is az új, optimalizált keretkialakítással kombinálva.

Fatokok

Fatokok minden járatos falvastagságban, akár 100 mm-es tükörszélességig, a legkülönfélébb kivitelekben, a klasszikustól a modernig.



FALCOLT

FALC NÉLKÜLI





Standard fatok, (SL típus), kerekített él
szögletes vagy kerekített élű ajtólapokhoz, 50, 65, 70, 80, 90 és 100 mm-es tükörszélességgel, Getalit, Portalit, Dekorit, Westalack felületekhez

Fatok (SE típus), kis rádiuszos él
szögletes vagy kerekített élű ajtólapokhoz, 50, 65, 70, 80, 90 és 100 mm-es tükörszélességgel, Getalit, Portalit, Westalack felületekhez

Fatok (EK típus), szögletes él
szögletes élű ajtólapokhoz, 50, 65, 70, 80, 90 és 100 mm-es tükörszélességgel, Fenix, Getalit felületekhez

Fatok (P1 típus), profilozott él
Provence stílajtókhoz, Westalack klasszikus fehér (RAL 9010) színben Westalack Premium felülethez

A tok falvastagságának megválasztása

Milyen falvastagságú tokot válasszunk? Az alábbi táblázat segít ennek megválaszolásában.

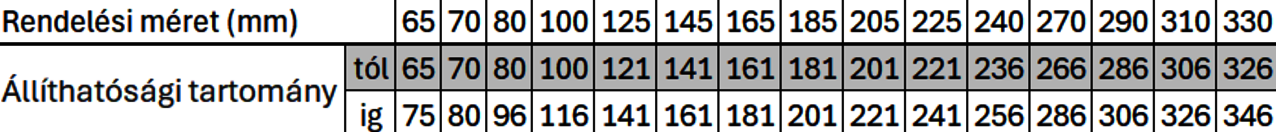

Falcolt kialakítás

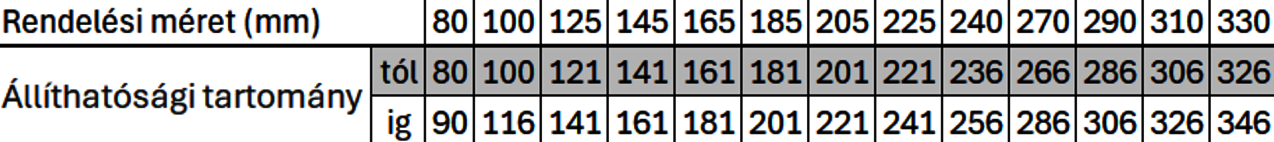

Falc nélküli kialakítás

¹ Falvastagság akár 590 mm-ig

Blokktokok

A különböző profiltípusú és fafajtájú fa blokktokok tökéletes alternatívát jelenthetnek a legkülönbözőbb, akár bonyolult falnyílás-csatlakozások megoldására. A kínálat a magas minőségű tömörfa konstrukcióktól a nyílásba épített változatokon át az egyszerű, panellakásokban alkalmazott típusokig terjed. Az itt bemutatott blokktokokon túl léteznek személyre szabott megoldások is, melyek kifejezetten egy-egy egyedi beépítési szituáció számára készülnek.

  • Típusok

    BR 45
    keresztmetszet: kb. 45 x 80 mm
    beépítés: nyílás elé (funkciótól függően nyílásba is)
    ajtólap vastagság: kb. 40 - 45 mm, normál falc

    Funkciók/szerkezetek:

    • Tűzgátlás EI30 – Typ 40/43
    • Füstgátlás RS (S200) – Typ 40/43
    • Betörésvédelem  RC2 – Typ 40/43
    • Hanggátlás SK27/1, SK32/2, SK37/3 – Typ 40/43
    • Furatos forgácslap betét – Typ 40
    • Tömör forgácslapbetét – Typ 40



    BR 68
    keresztmetszet: kb. 68 x 80/90 mm
    beépítés: nyílásba (méret: 68 x 80 mm)
    beépítés: nyílás elé (méret: 68 x 90 mm)
    ajtólap vastagság: 40 - 73 mm, különböző falctípusokhoz

    Funkciók/ szerkezetek:

    • Tűzgátlás EI30 – Typ 40/43, Typ 50, Typ 65
    • Füstgátlás RS (S200) – Typ 40/43, Typ 50, Typ 65
    • Betörésgátlás RC2, RC3 – Typ 40/43, Typ 50, Typ 65
    • Hanggátlás SK27/1, SK32/2, SK37/3 – Typ 40/43, Typ 50, Typ 65
    • Furatos forgácslap betét – Typ 40
    • Tömör forgácslap betét – Typ 40, Typ 50



    BR 75
    keresztmetszet kb. 75 x 80/95 mm
    beépítés: nyílás elé (méret: kb. 75 x 80 mm)
    beépítés: nyílás elé (méret: kb. 75 x 95 mm)
    ajtólap vastagság: kb. 40 – 67 mm
    különböző falctípusokhoz

    Funkciók/szerkezetek:

    • Tűzgátlás EI30 – Typ 40/43, Typ 50, Typ 65
    • Füstgátlás RS (S200) – Typ 40/43, Typ 50, Typ 65
    • Betörésgátlás RC2, RC3 – Typ 40/43, Typ 50, Typ 65/71
    • Hanggátlás SK37/3, SK40/3,5, SK42/4 – Typ 40/43, Typ 50, Typ 65/71



    BR 95
    keresztmetszet: kb. 95 x 80/95 mm
    beépítés: nyílásba (méret: kb. 95 x 80 mm)
    beépítés: nyílás elé (méret: kb. 95 x 95 mm)
    ajtólap vastagság: kb. 65 – 67 mm
    különböző falctípusokhoz

    Funkciók/ szerkezetek:

    • Tűzgátlás EI30 – Typ 65
    • Füstgátlás RS (S200) – Typ 65
    • Betörésgátlás RC2, RC3 – Typ 65
    • Hanggátlás SK37/3



    BR 78
    keresztmetszet: kb. 78 x 55 mm
    elsősorban lakóépületekbe és egyszerűbb középületekbe
    felülvilágítóval és üvegezett oldalvilágítóval is
    beépítés: nyílásba (méret: kb. 78 x 55 mm)
    ajtólap vastagság: kb. 40 mm
    normál falc

    Funkciók/ szerkezetek:

    • Hanggátlás SK27/1 – Typ 40
    • Furatos forgácslap betét – Typ 40
    • Tömör forgácslap betét – Typ 40



Acéltokok

Nagy stabilitásuknak és tartósságuknak köszönhetően az acéltokok, fa ajtólapokkal kombinálva, számos középületen tökéletes választásnak bizonyulnak. A lemezvastagság 1,5 mm-ről 2,0 mm-re történő növelésével vagy a zárfogadó rész megerősítésével az élettartamuk jelentősen meghosszabbítható, így kiválóan alkalmasak pl. laktanyákba, iskolákba vagy nagyforgalmú középületekbe.

A horganyzott/ gyári védőbevonattal ellátott tokok vagy a helyszínen kerülnek festésre, vagy már porfestett állapotban kerülnek kiszállításra, így az építkezés jelentősen egyszerűbbé és gyorsabbá válik. A műszaki vagy esztétikai követelményektől függően a rozsdamentes acéltokok is megfelelő alternatívát jelentenek.
