Magnoplan DUO MF LW

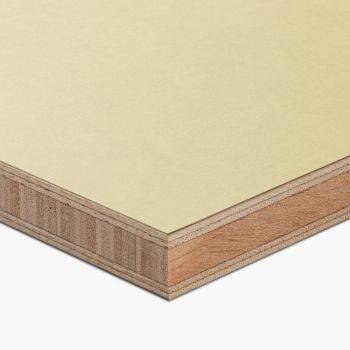

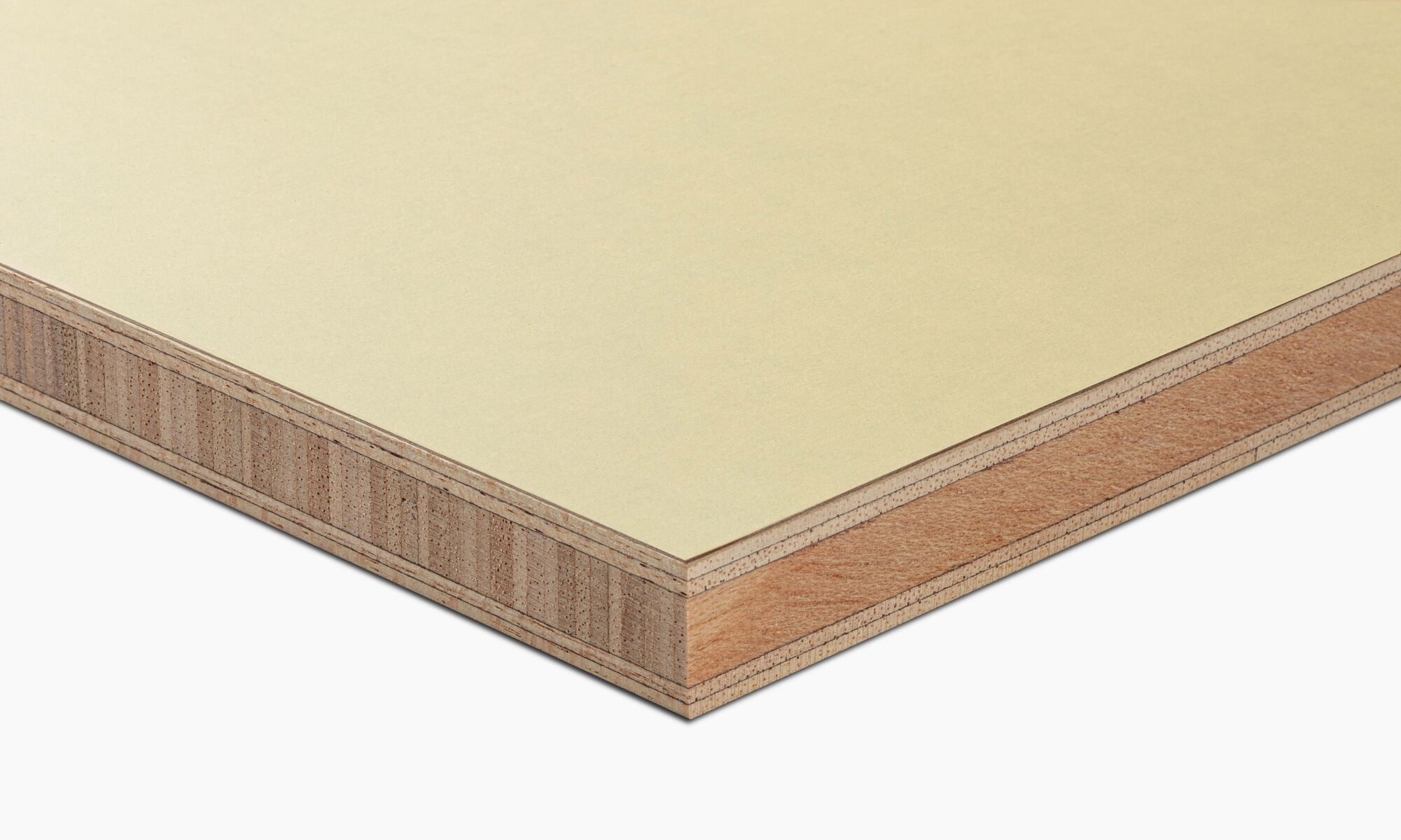

Die Stäbchensperrholzplatte für matte, glatte und fugenarme Betonoberflächen.







Die wesentlichen Eigenschaften und Vorteile unserer Schalungsplatte „Magnoplan DUO MF LW“ im Überblick:

  • Großflächenschalungsplatte aus besonders leichtem Stäbchensperrholz 5-schichtig in Anlehnung an DIN 68791
  • mit zwei parallel laufende Deckfurniere je Seite
  • Melaminharz-Filmbeschichtung 550 g/m² je Seite
  • Kanten versiegelt

Technische DatenAbmessungen in mmDicke mmGewicht kg/m²Biege-E-Modul (N/mm²)Biegefestigkeit (N/mm²)
    längsquerlängsquer
Magnoplan DUO MF LW

2000 x 5200

21

9,5

4250

2800

29

18

Prüfung nach EN310 Konstruktionsänderungen vorbehalten. Achtung Richtwerte, keine zugesicherten Eigenschaften.

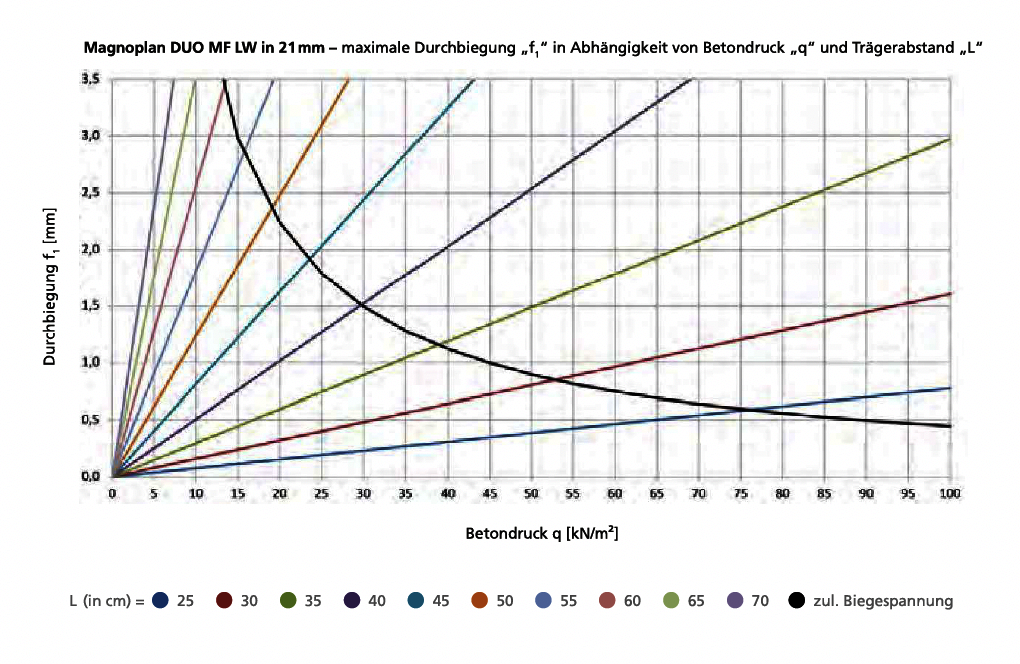

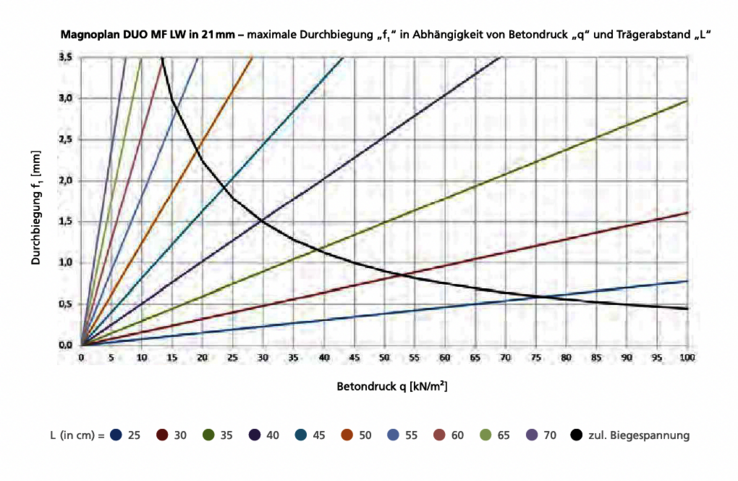

Diagramm zum Abschätzen der Durchbiegung

Technische Hinweise: Flächenbelastung aus reinem Betondruck ohne Sicherheitsbeiwerte gerechnet. Diagramm gilt für einen 4-Feldträger, Durchbiegung im Außenfeld. Zul. Biegespannung = berechnet mit Lastsicherheitsbeiwert 1,5 / Lasteinwirkungsdauer 0,9 / Materialsicherheit 1,3. Bei den technischen Daten handelt es sich um Mittelwerte, die aufgrund der natürlichen Schwankungen des Rohstoffes Holz variieren können.


Westafill-Fugenband

Das einseitig selbstklebende Fugenband auf Polyäthylen-Basis ist ca. 19 mm breit und 3 mm dick. Es wird zum Abdichten von Schalungsplattenfugen verwendet. Die Rollenlänge des Westafill-Fugenbandes beträgt 10 m.

Westafill-Spezial-Spachtelharz

Die hochwertige Zwei-Komponenten-Spachtelmasse auf Epoxidharz-Basis eignet sich für den Schalungsbau, vor allem für die Anwendung bei sämtlichen filmbeschichteten Sperrholzschalungsplatten von Westag.

Westafill Speziallack

Der verarbeitungsfertige Ein-Komponenten-Lack auf Polyurethan-Basis besitzt eine hohe Abriebfestigkeit, Schlagzähigkeit und Chemikalienbeständigkeit. Er dient als Kantenschutz für Schalungsplatten aus Holzwerkstoffen.
