Neue Zargenkonstruktion

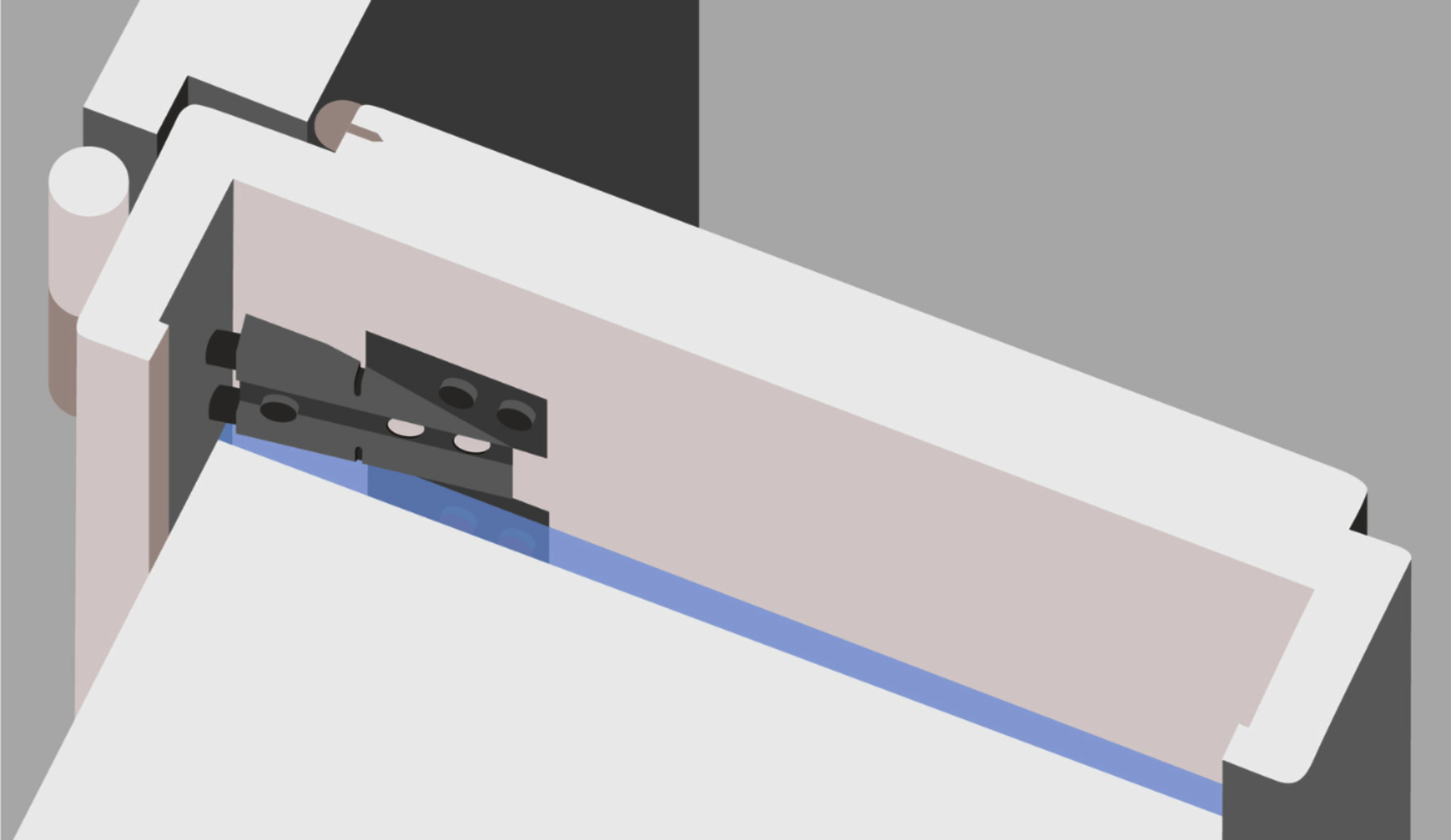

Bei dem Einbau von Zargen können ein paar Millimeter Unterschied in der Wandöffnung schnell einen hohen Mehraufwand erzeugen. Unsere neue Zargenkonstruktion sorgt des- halb für ein Plus an Einbauluft bei bewährter Stabilität.

Neue Zargenkonstruktion

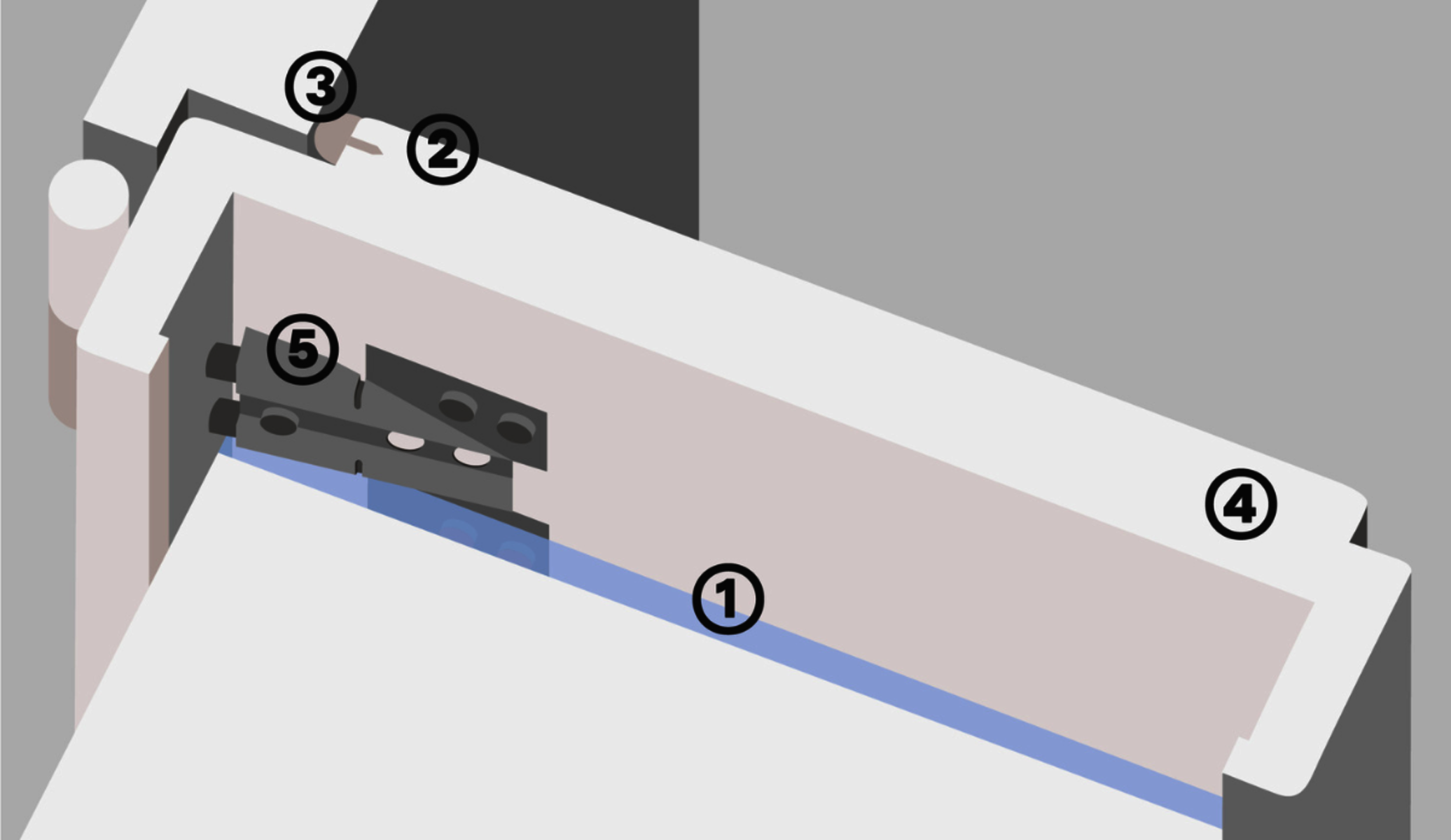

1 Einbauluft
2 Falzbreite
3 Dichtung
4 Futterplatte
5 Aufschraubbandtasche

Optimierte Falzgeometrie

  • Bis zu 4 mm erhöhte 1 Einbauluft durch Anpassung der 2 Falzbreite von 11 auf 13 mm
  • Tiefer auf der Türfläche aufliegende 3 Dichtung für geringere Licht- und Luftdurchlässigkeit
  • Stabile 4 Futterplatte: hohe Belastbarkeit und Steifigkeit durch 25 mm Dicke

Integrierte Aufschraubbandtasche für kommissionierte Zargen

  • Abgeschrägte Form für optimierten Einbau
  • Höhere Festigkeit: geeignet für Türen bis 100 kg

Auch die bereits bekannte integrierte Topfbandtasche wird ausschließlich als optimierte Zargenkonstruktion mit zusätzlicher Einbauluft angeboten.

Holzumfassungszargen

Holzumfassungszargen in allen gängigen Wanddicken, mit Bekleidungsbreiten bis zu 100 mm und in ganz verschiedenen Ausführungen: von klassisch bis modern.



GEFÄLZT

STUMPF EINSCHLAGEND





Holzzarge Standard, gerundet (Typ SL)
Passt zu Türen mit eckiger und runder Kantenausführung. Auch in den Bekleidungsbreiten 50, 65, 70, 80, 90 und 100 mm lieferbar, für Getalit, Portalit, Dekorit und Westalack.

Holzzarge, leicht gerundet (Typ SE)
Mit schmalen Radius – für eckige wie runde Türkanten. Auch in den Bekleidungsbreiten 50, 65, 70, 80, 90 und 100 mm lieferbar, für Getalit, Portalit und Westalack.

Holzzarge, eckig (Typ EK)
Geradlinige Variante, die vor allem zu eckigen Kantenausführungen passt. Auch in den Bekleidungsbreiten 50, 65, 70, 80, 90 und 100 mm lieferbar, für FENIX und Getalit.

Holzzarge P1, profiliert (Typ P1)
Profilierte Zargen passend zu Landhaustüren wie ›Provence‹. Erhältlich in der Oberfläche Westalack Klassik Weiß (ähnlich RAL 9010), für Westalack Premium.

Zargenmaß-Ermittlung

Wie groß soll die Zarge sein? In jedem Fall genau passend. Die nachfolgende Tabelle hilft, das richtige Bestellmaß zu ermitteln.

Gefälzt einschlagend

Stumpf einschlagend

¹ Wanddicke bis 590 mm lieferbar

Blockrahmen

Blockrahmen aus Holz sind in verschiedenen Profilen und Holzarten eine perfekte Designvariante und genauso ein Problemlöser in unterschiedlichsten Wandsituationen. Das Spektrum reicht von sehr hochwertigen Massivholzkonstruktionen für perfekte wand- bündige Varianten bis hin zu sehr einfachen Ausführungen in der Plattenbausanierung. Neben den hier gezeigten Ausführungen gibt es sehr häufig individuelle Möglichkeiten, die spezifisch auf einzelne Bauvorhaben zugeschnitten perfekte Lösungen bieten.

  • Typen

    BR 45
    Blockrahmen im Querschnitt ca. 45 x 80 mm
    Montage vor der Wand (in der Wand je nach Funktion auf Anfrage) für Türen in Dicke ca. 40 – 45 mm mit Normfalz

    Funktionen/ Konstruktionen

    • Feuerschutz T30(EI30) – Typ 40/43
    • Rauchschutz RS(S200)– Typ 40/43
    • Einbruchhemmung RC2 – Typ 40/43
    • Schallschutz SK27/1, SK32/2, SK37/3 – Typ 40/43
    • Röhrenspanplatte – Typ 40
    • Vollspanplatte – Typ 40



    BR 68
    Blockrahmen im Querschnitt ca. 68 x 80 bzw. 90 mm Montage in der Wand ca. 68 x 80 mm
    Montage vor der Wand ca. 68 x 90 mm
    für Türen in Dicke ca. 40 – 73 mm mit verschiedenen Falzkonfigurationen

    Funktionen/ Konstruktionen

    • Feuerschutz T30(EI30) –Typ 40/43, Typ 50, Typ 65
    • Rauchschutz RS(S200)– Typ 40/43, Typ 50, Typ 65
    • Einbruchhemmung RC2, RC3 – Typ 40/43, Typ 50, Typ 65
    • Schallschutz SK27/1, SK32/2, SK37/3 – Typ 40/43, Typ 50, Typ 65
    • Röhrenspanplatte – Typ 40
    • Vollspanplatte – Typ 40, Typ 50



    BR 75
    Blockrahmen im Querschnitt ca. 75 x 80 bzw. 95 mm
    Montage vor der Wand ca. 75 x 80 mm
    Montage vor der Wand ca. 75 x 95 mm
    für Türen in Dicke ca. 40 – 67 mm mit verschiedenen Falzkonfigurationen

    Funktionen/ Konstruktionen

    • Feuerschutz T30(EI30) –Typ 40/43, Typ 50, Typ 65
    • Rauchschutz RS(S200)– Typ 40/43, Typ 50, Typ 65
    • Einbruchhemmung RC2, RC3 – Typ 40/43, Typ 50, Typ 65/71
    • Schallschutz SK37/3, SK40/3,5, SK42/4 – Typ 40/43,
    • Typ 50, Typ 65/71



    BR 95
    Blockrahmen im Querschnitt ca. 95 x 80 bzw. 95 mm Montage in der Wand ca. 95 x 80 mm
    Montage vor der Wand ca. 95 x 80 mm
    Montage in der Wand ca. 95 x 95 mm
    für Türen in Dicke ca. 65 – 67 mm mit verschiedenen Falzkonfigurationen

    Funktionen/ Konstruktionen

    • Feuerschutz T30(EI30) –Typ 65
    • Rauchschutz RS(S200)– Typ 65
    • Einbruchhemmung RC2, RC3 – Typ 65
    • Schallschutz SK37/3



    BR 78
    Blockrahmen im Querschnitt ca. 78 x 55 mm
    primär für den Wohnraum oder einfachen Objektbereich
    mit der Möglichkeit für Oberlichter und verglaste Seitenteile
    Montage in der Wand ca. 78 x 55 mm für Türen in Dicke
    ca. 40 mm mit Normfalz

    Funktionen/ Konstruktionen

    • Schallschutz SK27/1 – Typ 40
    • Röhrenspanplatte – Typ 40
    • Vollspanplatte – Typ 40



Stahlzargen

Stahlzargen sind in vielen öffentlichen Räumen aufgrund ihrer hohen Stabilität und Langlebigkeit die perfekte Variante in Kombination mit Türen aus Holzwerkstoffen. Mit Details wie einer Erhöhung der Blechdicke von 1,5 auf 2,0 mm oder Verstärkungen im Bereich von Falle und Riegel, kann gerade für Gebäudetypen wie Kasernen, Schulen und weiteren öffentlichen Gebäude die Lebensdauer nochmals deutlich verlängert werden.

Verzinkt/schutzgrundierte Zargen werden entweder bauseits lackiert oder schon pulverbeschichtet geliefert, so dass ein Baufortschritt deutlich einfacher und schneller möglich ist. Je nach Anforderung in technischer oder optischer Sicht sind auch Edelstahlzargen in den Varianten V2A bzw. V4A eine sinnvolle Alternative.
