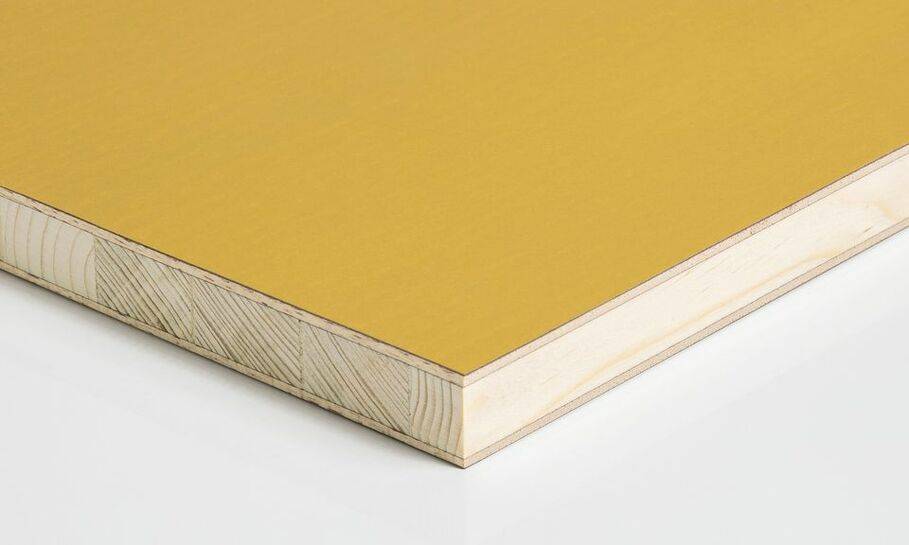

Magnoplan S 550 – Schalungsplatte für matte Oberflächen bei mittlerer Einsatzhäufigkeit

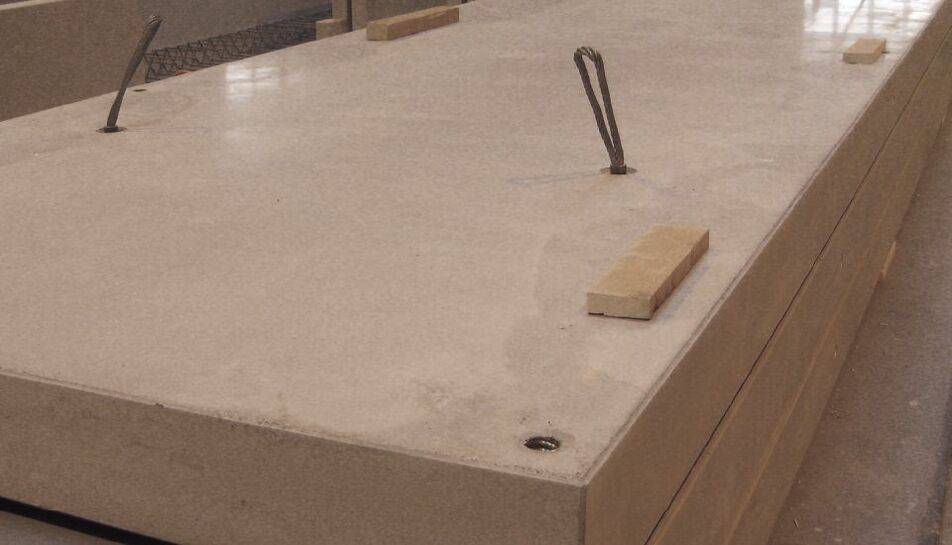

Die „Magnoplan S 550“ ist für glatte, fugenarme Betonoberflächen nach DIN 18202/3 Zeile 5-6 geeignet. Dabei werden matte Betonoberflächen bei mittlerer Einsatzhäufigkeit erzielt.

Die wesentlichen Eigenschaften und Vorteile unserer Schalungsplatte „Magnoplan S 550“ im Überblick:

  • Großflächenschalungsplatte aus Stabsperrholz in Anlehnung an DIN 68791
  • geringe Stababzeichnungen möglich
  • Phenolharzfilmbeschichtung
  • 550 g/m² je Seite
  • Kanten versiegelt

Technische DatenAbmessungen in mmDicke mmGewicht kg/m²Biege-E-Modul (N/mm²)Biegefestigkeit (N/mm²)
    längsquerlängsquer
Magnoplan S 550

2000 x 5200

21

10,6

3000

6200

24

41

Prüfung nach EN310 Konstruktionsänderungen vorbehalten. Achtung Richtwerte, keine zugesicherten Eigenschaften.

Diagramm zum Abschätzen der Durchbiegung

Technische Hinweise: Flächenbelastung aus reinem Betondruck ohne Sicherheitsbeiwerte gerechnet. Diagramm gilt für einen 4-Feldträger, Durchbiegung im Außenfeld. Zul. Biegespannung = berechnet mit Lastsicherheitsbeiwert 1,5 / Lasteinwirkungsdauer 0,9 / Materialsicherheit 1,3. Bei den technischen Daten handelt es sich um Mittelwerte, die aufgrund der natürlichen Schwankungen des Rohstoffes Holz variieren können.


Westafill-Fugenband

Das einseitig selbstklebende Fugenband auf Polyäthylen-Basis ist ca. 19 mm breit und 3 mm dick. Es wird zum Abdichten von Schalungsplattenfugen verwendet. Die Rollenlänge des Westafill-Fugenbandes beträgt 10 m.

Westafill-Spezial-Spachtelharz

Die hochwertige Zwei-Komponenten-Spachtelmasse auf Epoxidharz-Basis eignet sich für den Schalungsbau, vor allem für die Anwendung bei sämtlichen filmbeschichteten Sperrholzschalungsplatten von Westag.

Westafill Speziallack

Der verarbeitungsfertige Ein-Komponenten-Lack auf Polyurethan-Basis besitzt eine hohe Abriebfestigkeit, Schlagzähigkeit und Chemikalienbeständigkeit. Er dient als Kantenschutz für Schalungsplatten aus Holzwerkstoffen.



Musterbestellung

Bei Fragen zu Westag Schalungsplatten sowie zu deren Einsatz hilft Ihnen unser Service-Team gerne weiter. Klicken Sie einfach auf den unten stehenden Button, um zu unserem Kontaktformular zu gelangen.

Zum Kontaktformular

Weitere Produkte

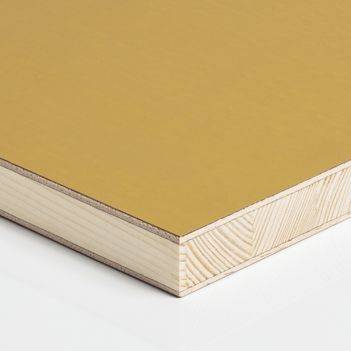

Westaboard 360 BE

Bonaboard 260 BE

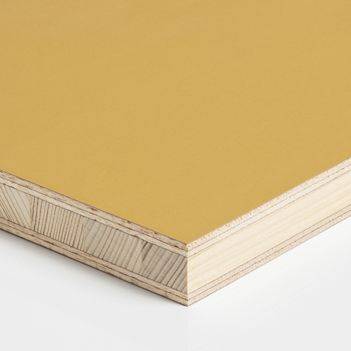

Magnoplan DUO 500 ST
