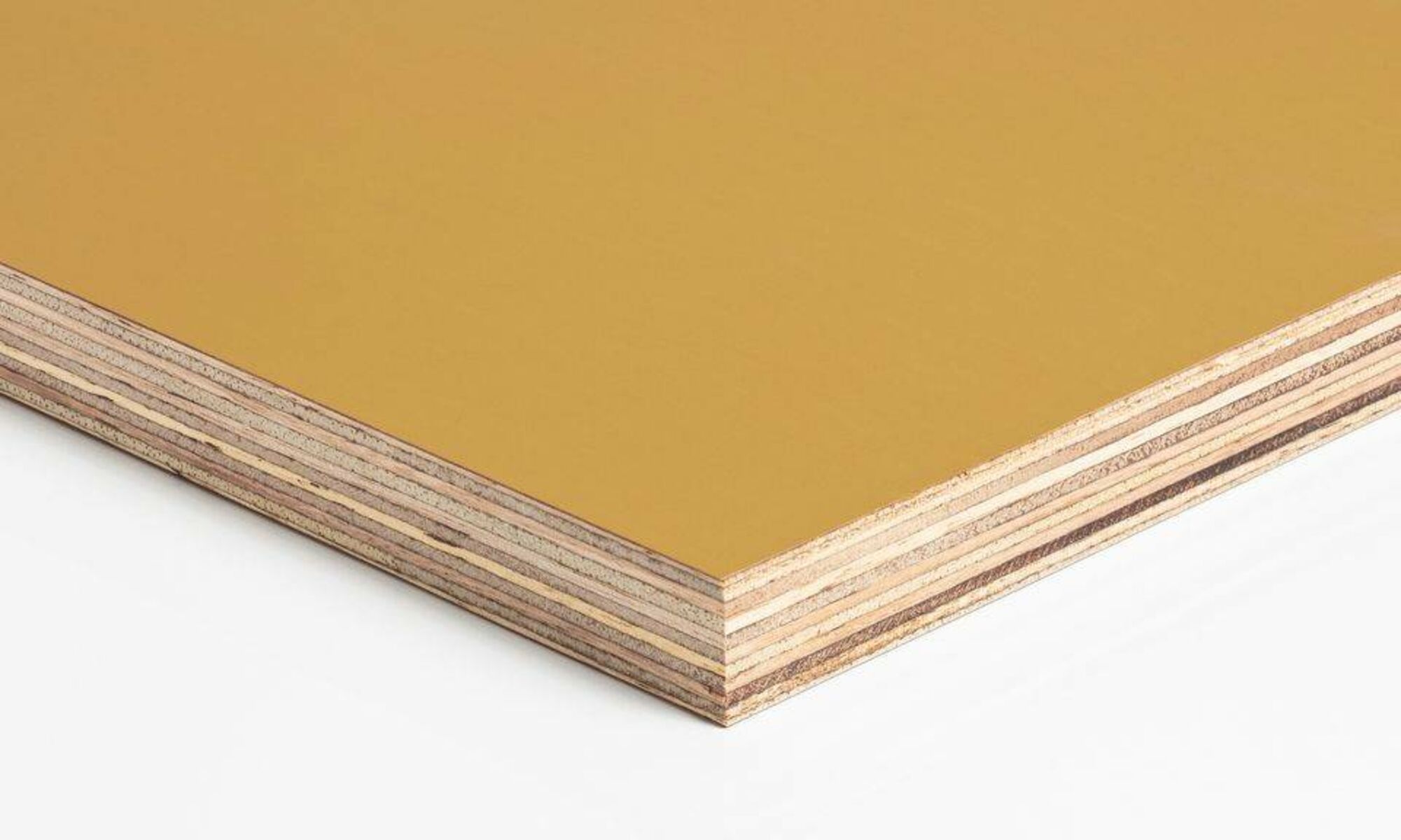

Betoplan Top eignet sich uneingeschränkt für alle glatten, fugenarmen Betonoberflächen mit erhöhten Anforderungen nach DIN 18202/3 Zeile 7 (SB4). Bei hoher Einsatzhäufigkeit auf Baustellen und in Fertigteilwerken entstehen matte, besonders planebene Betonoberflächen. Die Platte ist in Längs- und Querrichtung belastbar.
Die wesentlichen Eigenschaften und Vorteile unserer Schalungsplatte „Betoplan Top“ im Überblick:
| Technische Daten | Abmessungen in mm | Dicke mm | Gewicht kg/m² | Biege-E-Modul (N/mm²) | Biegefestigkeit (N/mm²) | ||
|---|---|---|---|---|---|---|---|
| längs | quer | längs | quer | ||||
| Betoplan Top | 2500 x 1250 3000 x 2000 4000 x 2000 5200 x 2000 5200 x 2000 | 21 21 21 21 27 | 13,5 13,5 13,5 13,5 16,8 | 7500 7500 7500 7500 7000 | 6500 6500 6500 6500 6400 | 56 56 56 56 54 | 46 46 46 46 48 |
Andere Dicken, Abmessungen und Zuschnitte auf Anfrage
Prüfung nach EN310 Konstruktionsänderungen vorbehalten. Achtung Richtwerte, keine zugesicherten Eigenschaften.

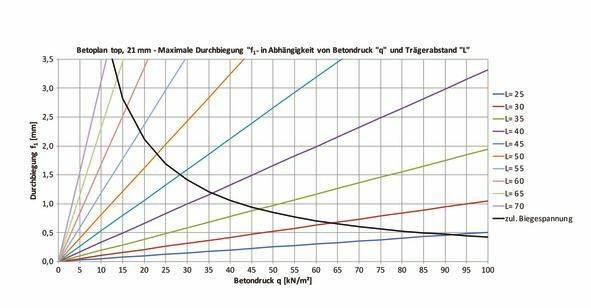

Technische Hinweise: Flächenbelastung aus reinem Betondruck ohne Sicherheitsbeiwerte gerechnet. Diagramm gilt für einen 4-Feldträger, Durchbiegung im Außenfeld. Zul. Biegespannung = berechnet mit Lastsicherheitsbeiwert 1,5 / Lasteinwirkungsdauer 0,9 / Materialsicherheit 1,3. Bei den technischen Daten handelt es sich um Mittelwerte, die aufgrund der natürlichen Schwankungen des Rohstoffes Holz variieren können.
Das einseitig selbstklebende Fugenband auf Polyäthylen-Basis ist ca. 19 mm breit und 3 mm dick. Es wird zum Abdichten von Schalungsplattenfugen verwendet. Die Rollenlänge des Westafill-Fugenbandes beträgt 10 m.
Die hochwertige Zwei-Komponenten-Spachtelmasse auf Epoxidharz-Basis eignet sich für den Schalungsbau, vor allem für die Anwendung bei sämtlichen filmbeschichteten Sperrholzschalungsplatten von Westag.
Der verarbeitungsfertige Ein-Komponenten-Lack auf Polyurethan-Basis besitzt eine hohe Abriebfestigkeit, Schlagzähigkeit und Chemikalienbeständigkeit. Er dient als Kantenschutz für Schalungsplatten aus Holzwerkstoffen.
Bei Fragen zu Westag Schalungsplatten sowie zu deren Einsatz hilft Ihnen unser Service-Team gerne weiter. Klicken Sie einfach auf den unten stehenden Button, um zu unserem Kontaktformular zu gelangen.
